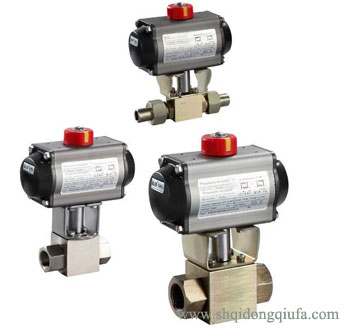

Q611N Q611F氣動高壓螺紋球閥

Q611N Q611F氣動高壓螺紋球閥是以壓縮空氣為動力，環保無污染，球閥的閥桿帶動閥芯在閥體內轉動90°可以實現全開—全閉的動作。Q611N Q611F氣動高壓螺紋球閥采用高壓尼龍塑料或PTFE聚四氟乙烯密封。Q611N Q611F螺紋連接氣動高壓球閥具有結構緊湊、體積精小、運行可靠、密封性好、維修容易、安裝方便、適應性強等優點。

氣動高壓螺紋球閥將閥體在兩閥座部位沿與閥門通道軸線相垂直的截面分為三部分，整臺球閥沿閥桿中心軸左右對稱，它在管道上主要用于切斷、分配和改變介質流動方向。它的大樞軸結構保證在高壓下準確的球體中心位置，保證了球閥良好的操作性能；標準閥座采用彈簧結構，將閥座推向球體，保證了良好的進出口雙向密封性能。


Q611N Q611F高壓氣動螺紋球閥規格標準：

公稱通徑 DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200
閥體形式	整體鍛造閥體(DN50以內)、三段式鍛造閥體(DN50以上)
公稱壓力	PN16.0、25.0 MPa；ANSI 150、300、600、900LB
連接形式	法蘭式、焊接式、螺紋式(適用于PN16MPa以內)
密封填料	V型聚四氟乙烯填料、柔性石墨填料等
閥芯形式	O型球體閥芯
流量特性	近似快開特性
動作范圍	0～90°、0～360°
泄露量Q	按GB/T4213-92，小于額定KV0.01%
基本誤差	帶定位器：小于全行程的±2%
可調范圍	250：1
配置執行機構	GT、AT、ST、SR系列單雙作用氣動執行器
控制方式	開關兩位控制能、4～20mA模擬量信號控制

Q611N Q611F氣動高壓螺紋球閥連接：

執行器型號	GT、AT、ST、SR系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構、雙作用執行機構
可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

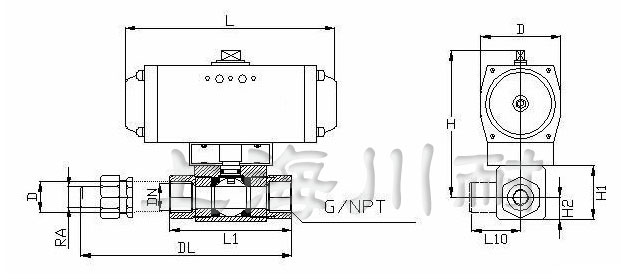

Q611N Q611F氣動高壓螺紋球閥結構圖：
